Hygrometry : قياس الرطوبة
Psychometry or hygrometry are terms that deal with the measurement and reaction of humidity in the air. For a safe grain storage, the principle of hygrometry has to be understood.
القياس النفسي أو قياس الرطوبة مصطلحان يتناولان قياس الرطوبة في الهواء وردود أفعالها. لتخزين الحبوب بشكل آمن، يجب فهم مبدأ قياس الرطوبة.
#Common applications:
#التطبيقات الشائعة:
À safe grain storage is in large part a consequence of not just temperature of the surrounding air, but the extent to which that air is saturated with water.
Many substances are hygroscopic, meaning they attract water, usually in proportion to the relative humidity. Such substances include cotton, paper, cellulose as well as grain. The grain handling and processing industries are concerned with relative air and product humidity. A constant monitoring of the air temperature and humidity is a prerequisite for a safe grain storage.

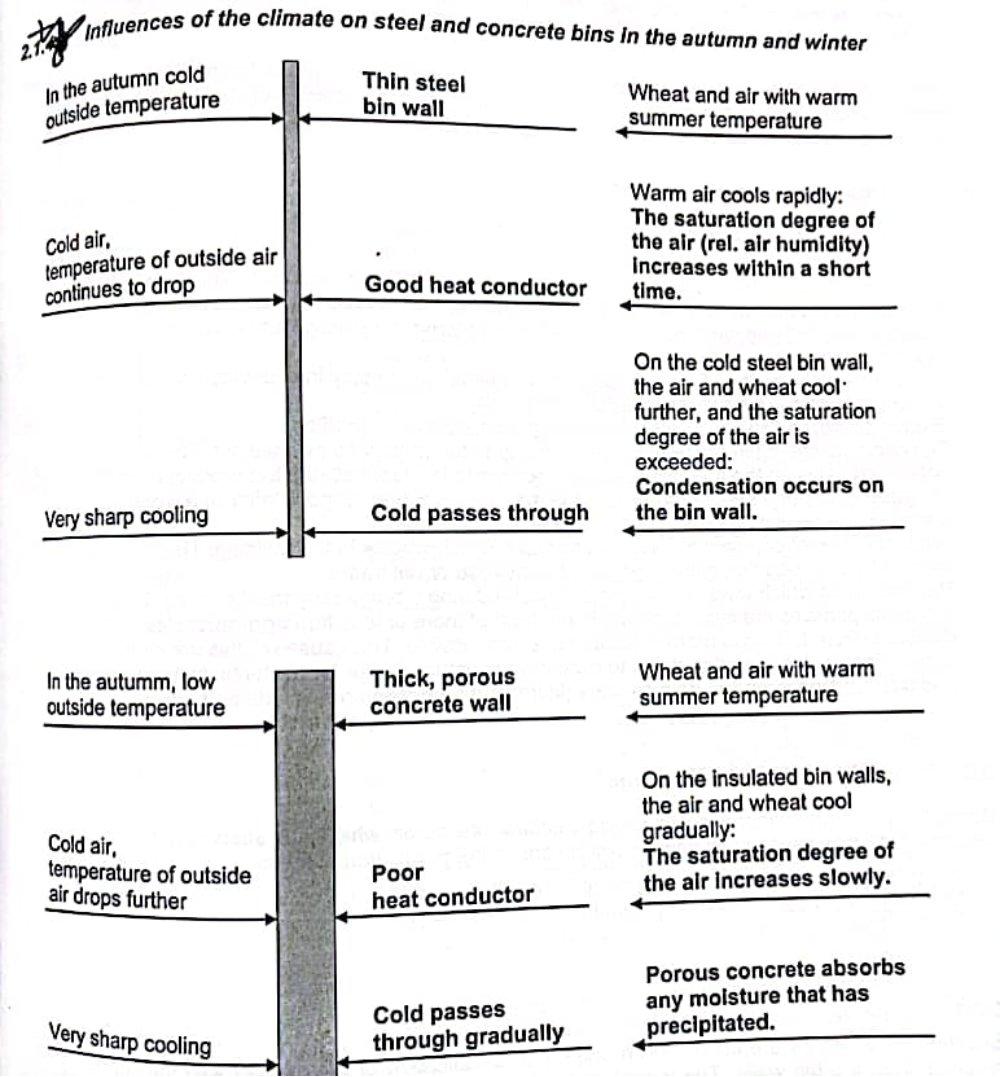

In grain storage it is important to avoid condensation that would ruin product by excess molds and fungi. Molds and fungi can be controlled by keeping relative air humidity low. Grain destroying fungi generally do not grow at relative air humidities below 75%.
إن التخزين الآمن للحبوب هو في جزء كبير نتيجة ليس فقط لدرجة حرارة الهواء المحيط، ولكن أيضًا لمدى تشبع هذا الهواء بالماء.
إن العديد من المواد تمتص الماء، وهذا يعني أنها تجتذب الماء، عادةً بما يتناسب مع الرطوبة النسبية. وتشمل هذه المواد القطن والورق والسليلوز وكذلك الحبوب. تهتم صناعات مناولة الحبوب ومعالجتها بالرطوبة النسبية للهواء والمنتج. إن المراقبة المستمرة لدرجة حرارة الهواء والرطوبة شرط أساسي للتخزين الآمن للحبوب.
في تخزين الحبوب، من المهم تجنب التكثيف الذي من شأنه أن يدمر المنتج بسبب العفن والفطريات الزائدة. يمكن التحكم في العفن والفطريات عن طريق الحفاظ على الرطوبة النسبية للهواء منخفضة. لا تنمو الفطريات المدمرة للحبوب بشكل عام عند رطوبة نسبية للهواء أقل من 75٪.
#Hygrometric chart (HX diagram)
The hygrometric chart is a graph of the thermodynamic parameters of moist air in relation to the temperature.
#المخطط الرطوبي (مخطط HX)
المخطط الرطوبي هو رسم بياني للمعلمات الديناميكية الحرارية للهواء الرطب فيما يتعلق بدرجة الحرارة.
#Locating parameters on chart:
Dry bulb temperature (DBT, red lines) represents the air temperature typically determined by an ordinary thermometer. These lines are drawn straight, not always parallel to each other and slightly inclined from the horizontal position. Each line represents a constant temperature.
Relative humidity (RH, blue lines): These hyperbolic lines are shown in intervals of 10%. The saturation curve is at 100% RH, while dry air is at 0% RH.
#تحديد المعلمات على الرسم البياني:
تمثل درجة حرارة المصباح الجاف (DBT، الخطوط الحمراء) درجة حرارة الهواء التي يتم تحديدها عادةً بواسطة مقياس حرارة عادي. يتم رسم هذه الخطوط بشكل مستقيم، وليست متوازية مع بعضها البعض دائمًا ومائلة قليلاً عن الوضع الأفقي. يمثل كل خط درجة حرارة ثابتة.
الرطوبة النسبية (RH، الخطوط الزرقاء): تظهر هذه الخطوط الزائدية على فترات 10%. منحنى التشبع عند 100% RH، بينما الهواء الجاف عند 0% RH.
-
Dew point temperature (DPT, blue bold line) is the temperature at which a moist air would reach vapor "saturation' also known as the saturation curve. The dew point temperature is equal to the fully saturated dry bulb temperatures.
Humidity ratio (HR, vertical grey lines): This is the amount of water per unit of dry air. These are the vertical lines of the chart. Humidity ratio is usually expressed as mass of moisture per mass of dry ar (kilograms or grams of moisture versus kilogram of dry air respectively). Since 1 kg air corresponts and certain conditions to 1 m' the humidity ratio is often expressed kg/m' or g/m'."
درجة حرارة نقطة الندى (DPT، الخط الأزرق الغامق) هي درجة الحرارة التي يصل عندها الهواء الرطب إلى "تشبع" البخار المعروف أيضًا بمنحنى التشبع. درجة حرارة نقطة الندى تساوي درجات حرارة بصيلة الهواء الجاف المشبعة بالكامل.
نسبة الرطوبة (HR، الخطوط الرمادية الرأسية): هذه هي كمية الماء لكل وحدة من الهواء الجاف. هذه هي الخطوط الرأسية للرسم البياني. عادة ما يتم التعبير عن نسبة الرطوبة على أنها كتلة الرطوبة لكل كتلة من الهواء الجاف (كيلوجرام أو جرام من الرطوبة مقابل كيلوجرام من الهواء الجاف على التوالي). نظرًا لأن 1 كجم من الهواء يتوافق مع ظروف معينة مع 1 م '، فغالبًا ما يتم التعبير عن نسبة الرطوبة كجم/م ' أو جم/م '.
